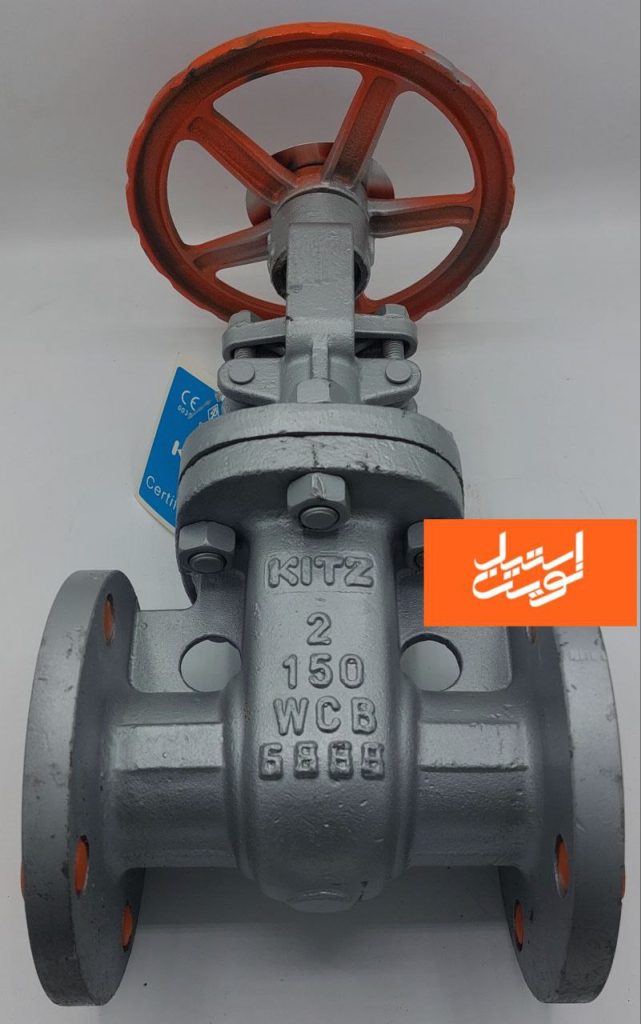

شیر فلکه کیتز

شیر فلکه کیتز فولادی از نوع کشویی (Gate Valves) از نوع کشویی یکی از پرکاربردترین و مقاوم‌ترین شیرآلات صنعتی است که در صنایع مختلف مورد استفاده قرار می‌گیرد. این شیرها با آلیاژ فولاد ریختگی WCB و در سایزهای متنوع از ½ اینچ تا 18 اینچ تولید می‌شوند و با کلاس‌های فشاری 150 و 300 در دسترس هستند. در ادامه به معرفی ویژگی‌ها، جدول اندازه‌ها، اجزای اصلی و کاربردهای این شیر کشویی پرداخته خواهد شد.

جدول اندازه‌های شیر فلکه کشویی کیتز فولادی

سایز (اینچ)	قطر نامی (DN)	ارتفاع (mm)	طول کل (mm)	وزن تقریبی (kg)
½	15	150	108	4.5
1	25	175	127	6.8
2	50	230	203	14
3	80	290	241	21
4	100	350	229	30
6	150	480	267	58
8	200	570	292	95
10	250	655	330	150
12	300	745	356	195
14	350	800	381	260
16	400	890	406	320
18	450	975	432	380

نوع آلیاژ و متریال

شیر کشویی کیتز فولادی از آلیاژ فولاد ریختگی WCB ساخته می‌شود. این آلیاژ به دلیل مقاومت بالا در برابر فشار و دمای بالا، در صنایع سنگین مورد استفاده قرار می‌گیرد. فولاد WCB توانایی تحمل شرایط کاری سخت و مقاومت در برابر خوردگی را دارد، که این ویژگی‌ها باعث شده تا این نوع شیر در خطوط لوله انتقال نفت، گاز و دیگر سیالات با فشار بالا به کار گرفته شود.

کلاس‌های فشاری 150 و 300

شیر فلکه کیتز فولادی در کلاس‌های فشاری 150 و 300 تولید می‌شود. کلاس 150 مناسب برای فشارهای کاری تا حدود 285 psi (پوند بر اینچ مربع) در دمای اتاق است و کلاس 300 برای فشارهای کاری بالاتر تا حدود 740 psi مناسب می‌باشد. انتخاب کلاس مناسب بستگی به فشار و دمای سیستم کاری دارد.

اجزای اصلی شیر کشویی و توضیحات

1. بدنه (Body): ساخته شده از فولاد ریختگی WCB که مقاومت و استحکام بالایی را در برابر فشارهای کاری فراهم می‌کند.
2. دیسک (Gate): بخش متحرک شیر که وظیفه باز و بسته کردن مسیر جریان را بر عهده دارد.
3. ساقه (Stem): میله‌ای که دیسک را به بالا و پایین حرکت می‌دهد.
4. بونت (Bonnet): پوششی که برای محافظت و اتصال اجزای داخلی شیر استفاده می‌شود.
5. محفظه آب‌بندی (Packing Chamber): بخشی که برای جلوگیری از نشت سیالات به بیرون طراحی شده است.

کاربردهای شیر فلکه کیتز فولادی

این نوع شیر کشویی به دلیل ویژگی‌های ساختاری و متریال مقاوم در برابر فشار و دما، در صنایع مختلفی مانند:

• خطوط لوله انتقال نفت و گاز
• نیروگاه‌های برق
• پالایشگاه‌ها
• صنایع پتروشیمی و شیمیایی

استفاده می‌شود.

عملکرد باز و بسته شدن کامل دیسک در این نوع شیر، آن را برای قطع و وصل جریان در سیستم‌های انتقال سیالات ایده‌آل می‌سازد.

نام تجاری (Gate Valves)

Gate Valves یا شیرهای کشویی، به دلیل عملکرد دقیق در کنترل و قطع جریان، در بازار جهانی با نام‌های معتبر شناخته می‌شوند. برند کیتز یکی از برندهای معتبر و محبوب در این زمینه است که به دلیل کیفیت بالا و استانداردهای بین‌المللی، جایگاه ویژه‌ای در میان صنایع دارد.
