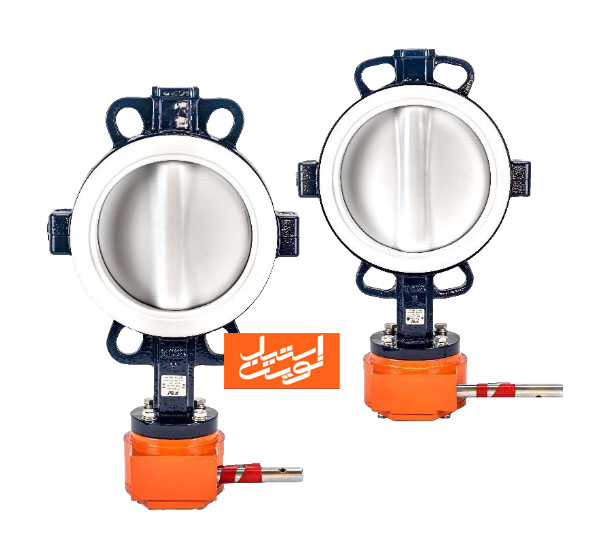

شیر پروانه ای تفلونی (PTFE Butterfly Valve): کاربردها، ویژگی‌ها و مزایا
شیر پروانه ای تفلونی (PTFE Butterfly Valve) یکی از پرکاربردترین تجهیزات کنترلی در صنایع مختلف است. این شیرها به دلیل ساختار خاص، قابلیت آب‌بندی کامل و مقاومت بالا در برابر خوردگی، برای استفاده در شرایط سخت و سیالات خورنده مناسب هستند. در این مقاله به معرفی کامل شیر پروانه‌ای تفلونی، ویژگی‌ها، کاربردها و مزایای آن می‌پردازیم.
ویژگی‌های اصلی شیر پروانه ای تفلونی
- طراحی دقیق و مهندسی‌شده: بدنه شیر پروانه ای تفلونی از دو بخش تشکیل شده و دارای دیسک و نشیمنگاهی با روکش کامل PTFE است. ضخامت پوشش تفلونی می‌تواند تا 3-4 میلی‌متر باشد که از تماس مستقیم بدنه با سیال جلوگیری می‌کند.
- آب‌بندی کامل (Bubble-Tight Shut Off): طراحی خاص نشیمنگاه و دیسک باعث کاهش گشتاور باز و بسته شدن شیر می‌شود و در عین حال، آب‌بندی کامل را تضمین می‌کند.
- مقاومت بالا در برابر خوردگی: روکش تفلونی (PTFE) مقاومت شیمیایی فوق‌العاده‌ای در برابر مواد اسیدی، قلیایی و خورنده ارائه می‌دهد.
- طراحی یاتاقان (Bushing): وجود بوشینگ در قسمت بالای ساقه شیر، حرکت یکنواخت دیسک را تضمین کرده و طول عمر قطعات را افزایش می‌دهد.
- گستره دمایی و فشاری:
- دمای کاری: -35 تا +200 درجه سانتی‌گراد (بسته به نوع سیال و فشار کاری).
- فشار کاری: تا 16 بار برای سایزهای کوچک و 10 بار برای سایزهای بزرگ.
- استانداردهای ساخت: این شیرها مطابق استانداردهای بین‌المللی از جمله EN593، API609، و DIN3202 تولید می‌شوند.
کاربردهای شیر پروانه‌ای تفلونی
شیرهای پروانه‌ای تفلونی به دلیل مقاومت بالا در برابر خوردگی و قابلیت عملکرد در شرایط مختلف، در صنایع متعددی استفاده می‌شوند، از جمله:
1. صنایع شیمیایی و پتروشیمی:
انتقال سیالات خورنده نظیر اسیدها و بازها در این صنایع بسیار رایج است و شیر پروانه‌ای تفلونی به دلیل مقاومت شیمیایی بالا گزینه‌ای ایده‌آل محسوب می‌شود.
2. تصفیه آب و فاضلاب:
این شیرها در سیستم‌های تصفیه آب و فاضلاب برای کنترل جریان سیالات استفاده می‌شوند و عملکردی مطمئن در برابر سیالات خورنده دارند.
3. صنایع غذایی و دارویی:
پوشش PTFE به دلیل خواص بهداشتی و مقاومت در برابر مواد شیمیایی، در صنایع غذایی و دارویی نیز مورد استفاده قرار می‌گیرد.
4. کشتی‌سازی و دریانوردی:
در سیستم‌های خنک‌کاری، انتقال سوخت و مدیریت آب در کشتی‌ها، از این شیرها به دلیل مقاومت در برابر خوردگی استفاده می‌شود.
5. نیروگاه‌ها و صنایع نفت و گاز:
شیرهای پروانه‌ای تفلونی در سیستم‌های کنترل جریان بخار، گازها و سیالات داغ در نیروگاه‌ها و پالایشگاه‌ها به کار می‌روند.
اجزای اصلی شیر پروانه‌ای تفلونی
- بدنه (Body):
- از جنس فولاد ضدزنگ یا مواد مشابه با روکش اپوکسی برای جلوگیری از خوردگی.
- دیسک (Disc):
- دیسک از جنس فولاد ضدزنگ با پوشش کامل تفلونی، برای مقاومت در برابر سایش و خوردگی.
- نشیمنگاه (Seat):
- نشیمنگاه از جنس PTFE طراحی شده که گشتاور باز و بسته شدن را کاهش می‌دهد.
- بوشینگ (Bushing):
- برای تسهیل حرکت دیسک و کاهش سایش.
- عملگر (Actuator):
- می‌تواند دستی، پنوماتیک یا برقی باشد و کنترل دقیق جریان را امکان‌پذیر می‌کند.
جدول سایز و مشخصات فنی
| سایز (DN) | حداکثر فشار کاری (Bar) | دمای کاری (°C) | مواد بدنه | مواد دیسک | مواد نشیمنگاه |
|---|---|---|---|---|---|
| 50 | 16 | -35 تا +200 | فولاد ضدزنگ | PTFE | PTFE |
| 100 | 16 | -35 تا +200 | فولاد ضدزنگ | PTFE | PTFE |
| 200 | 16 | -35 تا +200 | فولاد ضدزنگ | PTFE | PTFE |
| 300 | 10 | -35 تا +200 | فولاد ضدزنگ | PTFE | PTFE |
| 600 | 10 | -35 تا +200 | فولاد ضدزنگ | PTFE | PTFE |
نکته: مشخصات ممکن است بسته به تولیدکننده متفاوت باشد.
مزایای استفاده از شیر پروانه‌ای تفلونی
- کاهش هزینه نگهداری: مواد با کیفیت بالا و طراحی مقاوم، نیاز به تعمیر و نگهداری مکرر را کاهش می‌دهد.
- انعطاف‌پذیری بالا: این شیرها در انواع سایزها و برای شرایط مختلف سیال قابل استفاده هستند.
- نصب آسان: طراحی سبک و اتصالات استاندارد، نصب این شیرها را ساده و سریع می‌کند.
- طول عمر بالا: مقاومت در برابر خوردگی و سایش، عمر مفید این شیرها را افزایش می‌دهد.
- عملکرد ایمن: آب‌بندی کامل و قابلیت کار در شرایط سخت، ایمنی سیستم را تضمین می‌کند.
نکات نگهداری و استفاده از شیر پروانه‌ای تفلونی
- تمیزکاری منظم: از تجمع رسوبات روی دیسک و نشیمنگاه جلوگیری کنید.
- سرویس دوره‌ای: بوشینگ و سایر اجزا را به صورت دوره‌ای بررسی کنید.
- استفاده صحیح: از اعمال فشار بیش از حد یا استفاده در دماهای خارج از محدوده توصیه‌شده خودداری کنید.
برای اطلاعات بیشتر و سفارش این محصول با ما تماس بگیرید:
- تلفن ثابت: 021-33468170
- تلفن همراه: 0912-2248679
- واتس اپ: 09354040961
ما آماده ارائه بهترین محصولات و خدمات به شما هستیم.
