شیر پروانه ای Butterfly Valve
مقدمه
شیر پروانه ای Butterfly Valve یکی از انواع پرکاربرد شیرهای صنعتی است که به دلیل طراحی ساده، وزن کم، هزینه مناسب و عملکرد سریع، در بسیاری از صنایع مورد استفاده قرار می‌گیرد. این شیرها به‌ویژه در سیستم‌هایی که نیاز به کنترل جریان سیالات با دماهای مختلف دارند، نقش بسیار مهمی ایفا می‌کنند. در این مقاله، به بررسی دقیق ساختار، مزایا، معایب، استانداردها، نحوه انتخاب، کاربردها و نکات نگهداری شیرهای پروانه ای خواهیم پرداخت.
ساختار و اجزای شیر پروانه ای
1. بدنه (Body)

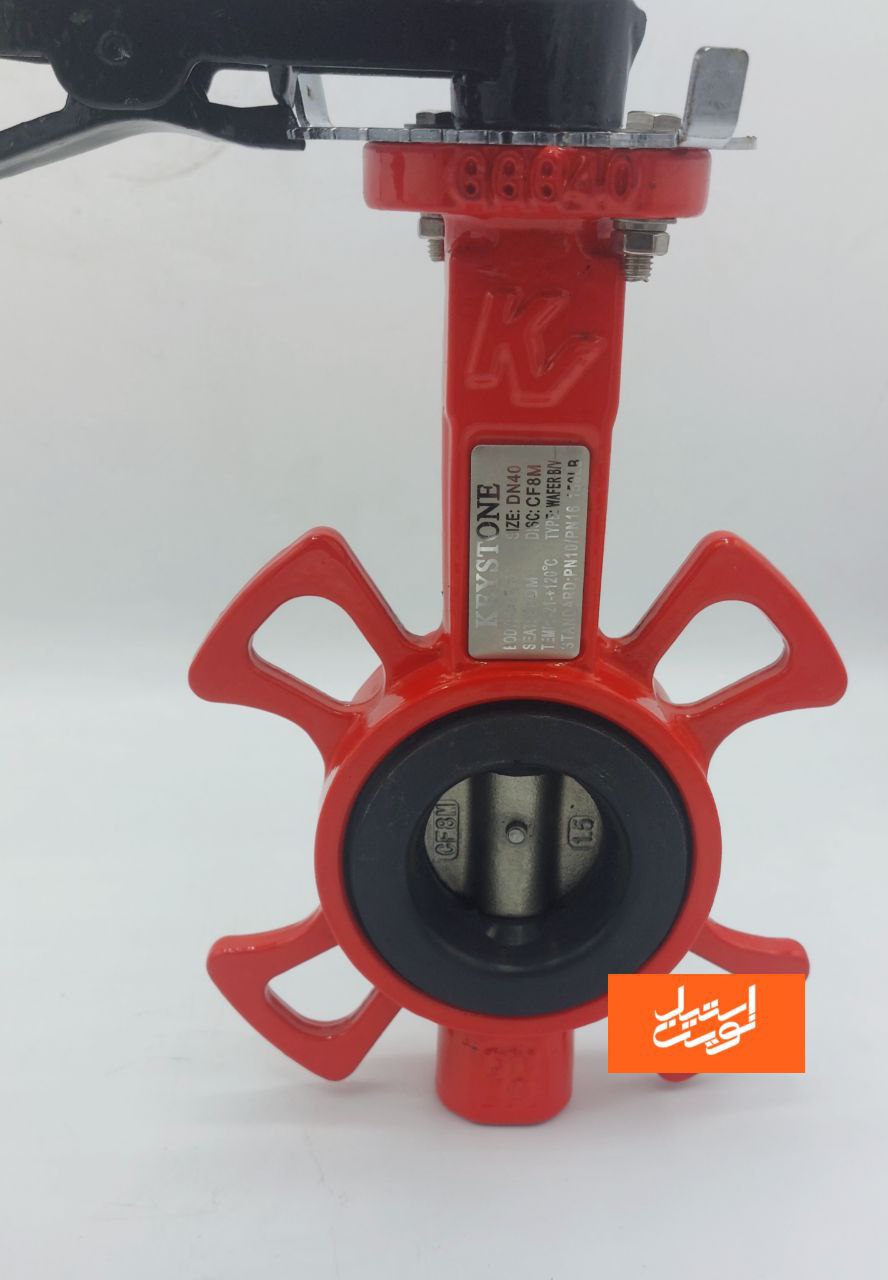

بدنه شیر پروانه‌ای معمولاً از جنس چدن ساخته می‌شود که به دلیل استحکام بالا و مقاومت در برابر خوردگی، گزینه‌ای ایده‌آل برای کاربردهای صنعتی به شمار می‌رود.
2. دیسک (Disc)
دیسک این نوع شیر معمولاً از فولاد ضدزنگ، آلومینیوم یا آلیاژهای مقاوم در برابر خوردگی ساخته می‌شود. دیسک با چرخش حول محور خود، جریان سیال را کنترل می‌کند.
3. سیت (Seat)
سیت یا نشیمنگاه وظیفه آب‌بندی شیر را بر عهده دارد. در این مقاله، تمرکز ما بر روی سیت‌های استیل 304 و 316 است که به دلیل مقاومت بالا در برابر دما و مواد شیمیایی، گزینه‌های بسیار مناسبی هستند.
4. واشر (Seal)
واشر EPDM یکی از بهترین گزینه‌ها برای شیرهای پروانه‌ای است، زیرا تحمل دمایی -21 تا +120 درجه سانتی‌گراد را دارد و در برابر اسیدها و سیالات دما‌دار مقاومت بالایی نشان می‌دهد.
5. عملگر (Actuator)
این قطعه وظیفه باز و بسته کردن دیسک را بر عهده دارد و می‌تواند به صورت دستی (دسته‌ای) یا گیربکسی باشد.
انواع شیرهای پروانه‌ای

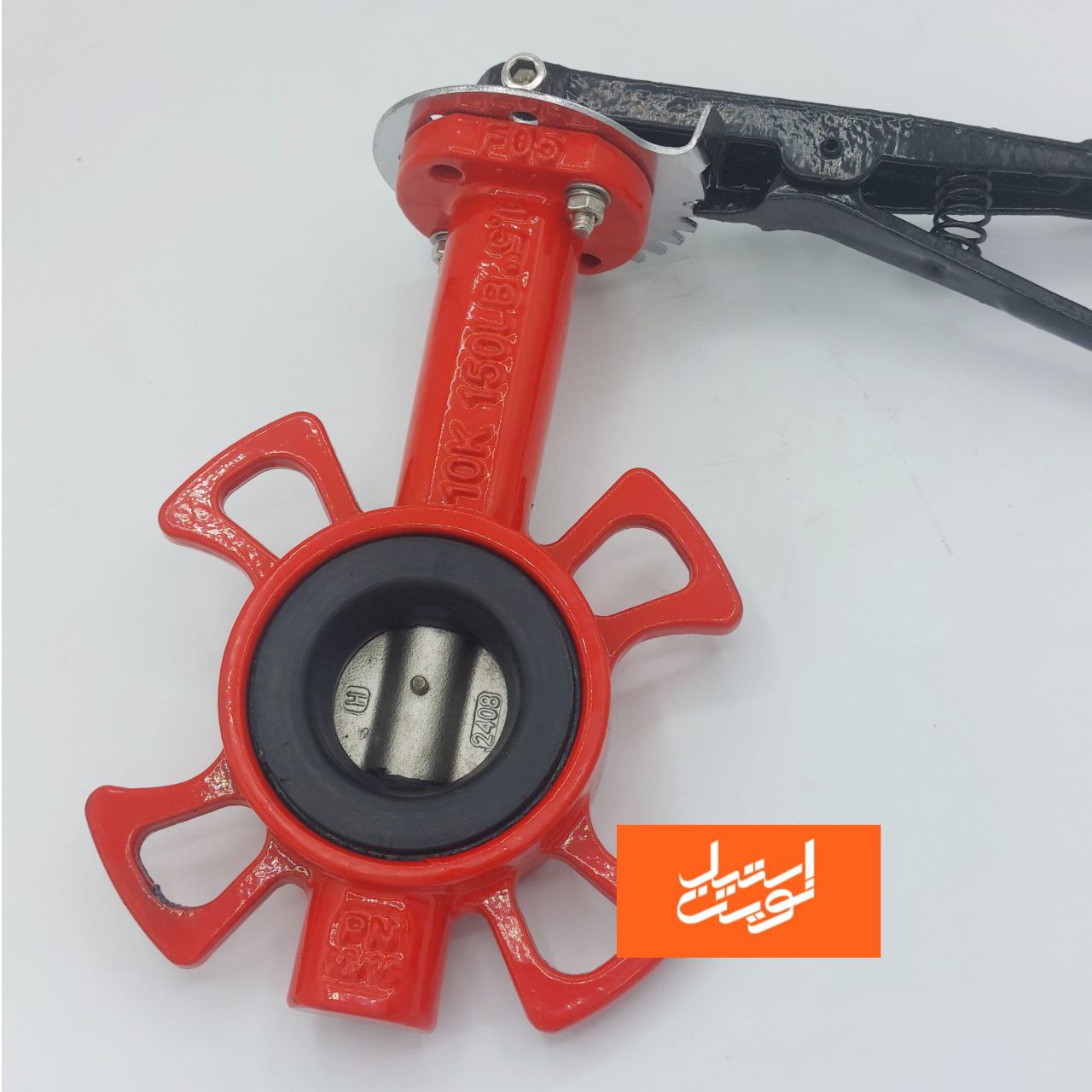

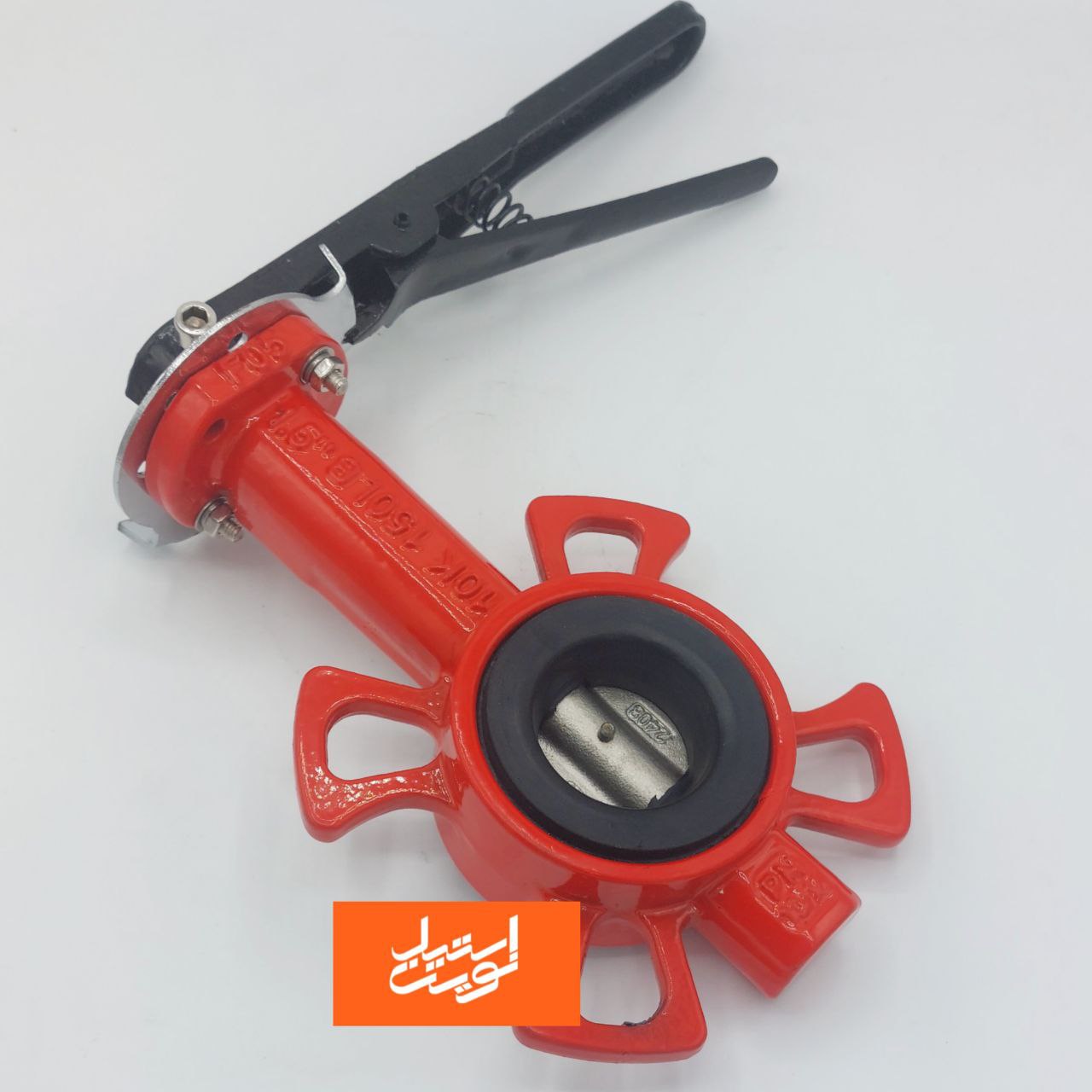

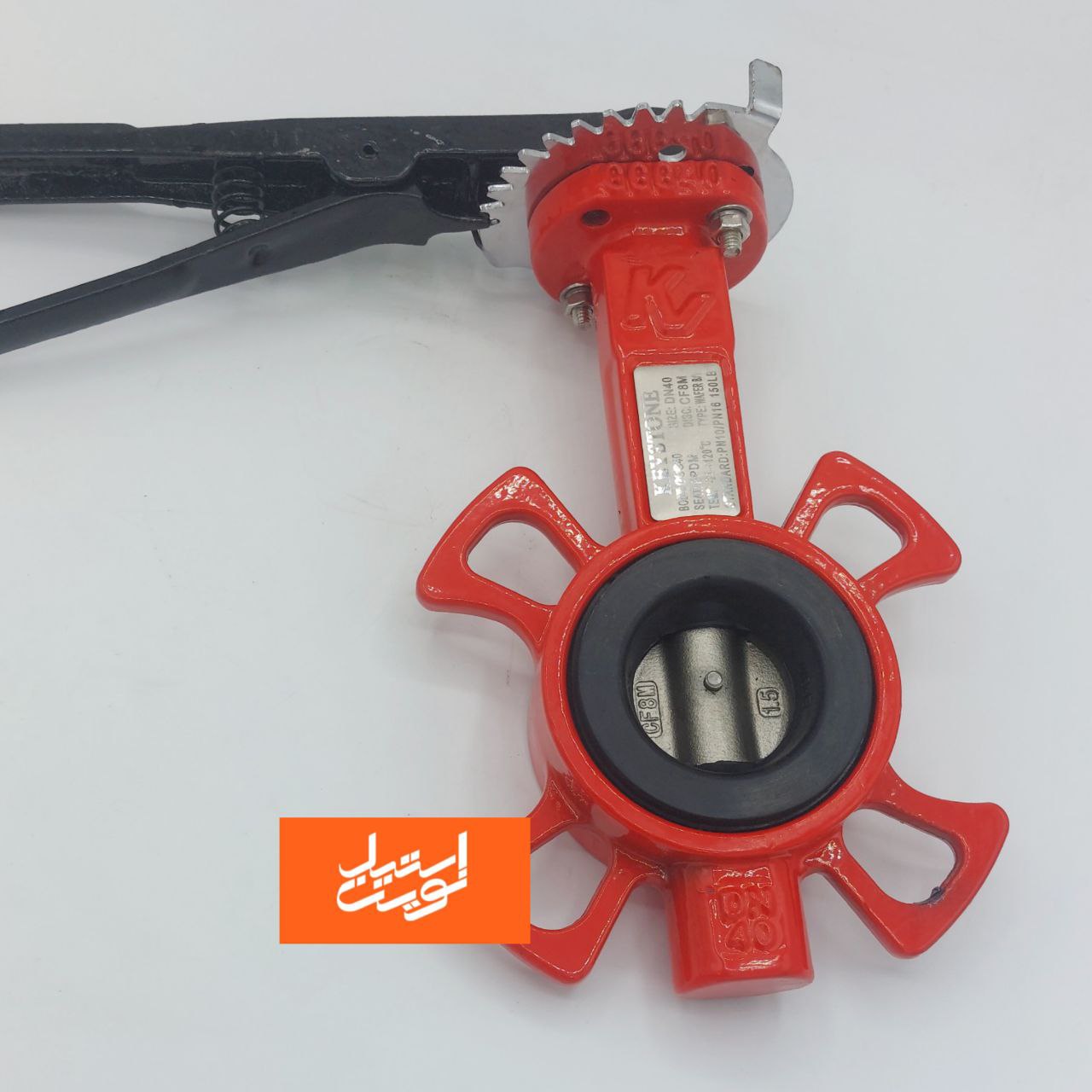

1. شیر پروانه ای ویفری (Wafer Butterfly Valve)
این نوع شیر بین دو فلنج قرار می‌گیرد و توسط پیچ و مهره محکم می‌شود.
2. شیر پروانه ای لاگ (Lug Butterfly Valve)
دارای نقاط اتصال مستقل برای هر فلنج بوده و برای کاربردهایی که نیاز به جداسازی سریع دارند، مناسب است.
3. شیر پروانه ای فلنج‌دار (Flanged Butterfly Valve)
این نوع دارای فلنج‌هایی در دو سمت خود بوده و اتصال بسیار قوی‌تری نسبت به سایر انواع دارد.
مزایا و معایب شیر پروانه‌ای
مزایا:
✅ وزن کم و طراحی فشرده ✅ هزینه کمتر نسبت به سایر شیرهای صنعتی ✅ امکان کنترل دقیق جریان ✅ نصب و نگهداری آسان
معایب:
❌ مناسب نبودن برای فشارهای بسیار بالا ❌ محدودیت در کاربردهای خاص مانند سیالات با ذرات جامد معلق
جدول سایزهای استاندارد شیر پروانه‌ای
| سایز (اینچ) | قطر نامی (DN) | فشار کاری (PN) | جنس بدنه | جنس سیت | جنس واشر | دمای کاری (°C) |
|---|---|---|---|---|---|---|
| 1 | 25 | 10/16 | چدن | استیل 304/316 | EPDM | -21 تا +120 |
| 2 | 50 | 10/16 | چدن | استیل 304/316 | EPDM | -21 تا +120 |
| 4 | 100 | 10/16 | چدن | استیل 304/316 | EPDM | -21 تا +120 |
| 6 | 150 | 10/16 | چدن | استیل 304/316 | EPDM | -21 تا +120 |
| 12 | 300 | 10/16 | چدن | استیل 304/316 | EPDM | -21 تا +120 |
| 24 | 600 | 10/16 | چدن | استیل 304/316 | EPDM | -21 تا +120 |
استانداردهای مهم در انتخاب شیر پروانه ای
برای انتخاب یک شیر پروانه‌ای مناسب، رعایت استانداردهای زیر ضروری است:
- ISO 5752: استاندارد ابعادی برای شیرهای پروانه‌ای
- API 609: استاندارد بین‌المللی برای طراحی و ساخت
- EN 593: استاندارد اروپایی برای عملکرد و تست‌های کیفی
نکات مهم در خرید و نگهداری شیر پروانه ای
- انتخاب جنس مناسب: برای سیالات خورنده، سیت استیل 316 انتخاب بهتری است.
- بررسی فشار کاری: اطمینان از اینکه فشار کاری PN10 یا PN16 با نیازهای سیستم مطابقت دارد.
- نگهداری دوره‌ای: برای افزایش عمر مفید، توصیه می‌شود هر چند ماه یکبار واشر و سیت بررسی شوند.
نتیجه‌گیری و مشاوره تخصصی
شیرهای پروانه ای به دلیل ساختار ساده، عملکرد سریع و هزینه کم، انتخابی ایده‌آل برای بسیاری از صنایع هستند. با این حال، انتخاب صحیح آن‌ها بر اساس مشخصات فنی و استانداردهای بین‌المللی اهمیت زیادی دارد. مشاورین ما آماده ارائه راهنمایی‌های تخصصی جهت خرید و انتخاب مناسب‌ترین مدل شیر پروانه‌ای برای سیستم‌های شما هستند. برای اطلاعات بیشتر، با ما تماس بگیرید!
