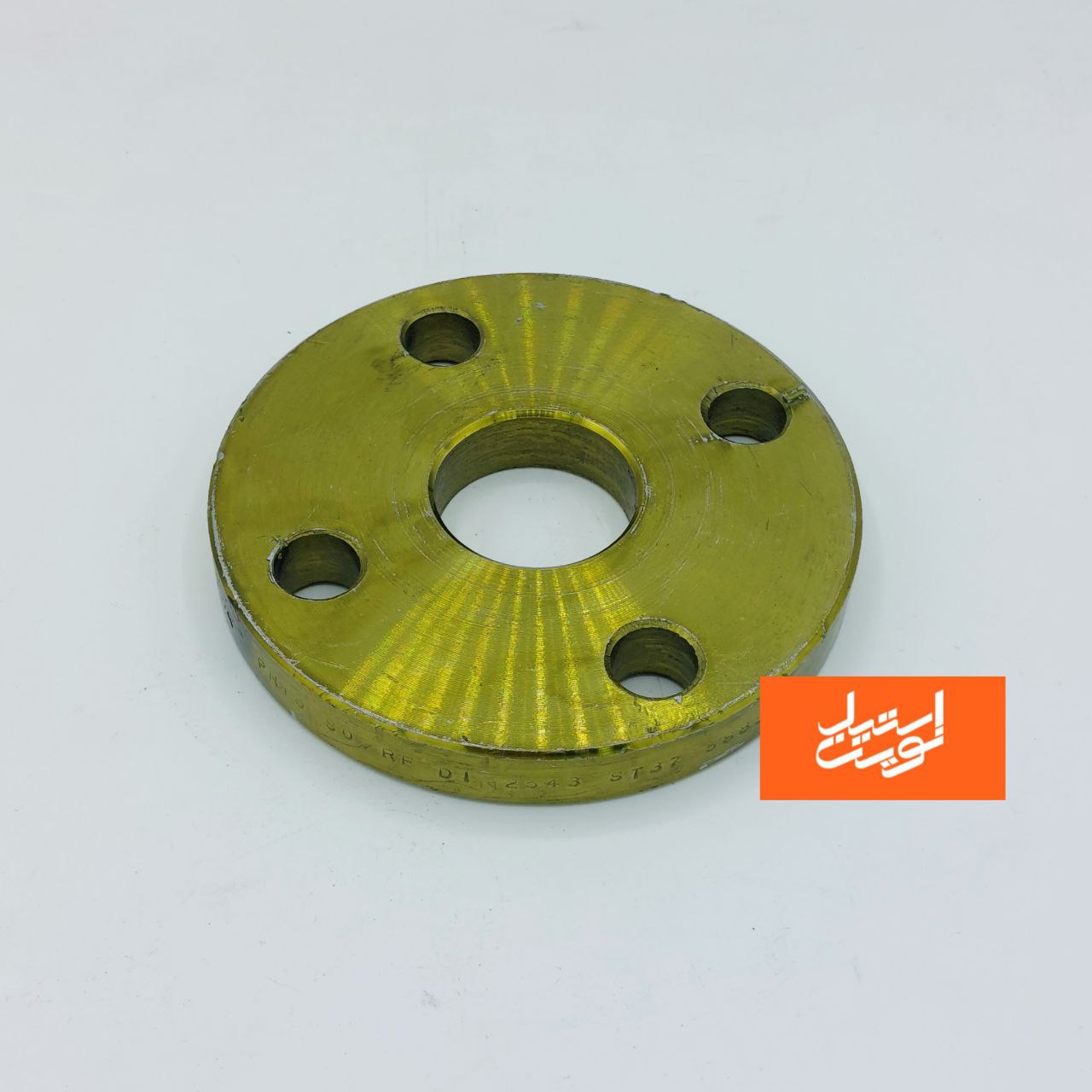

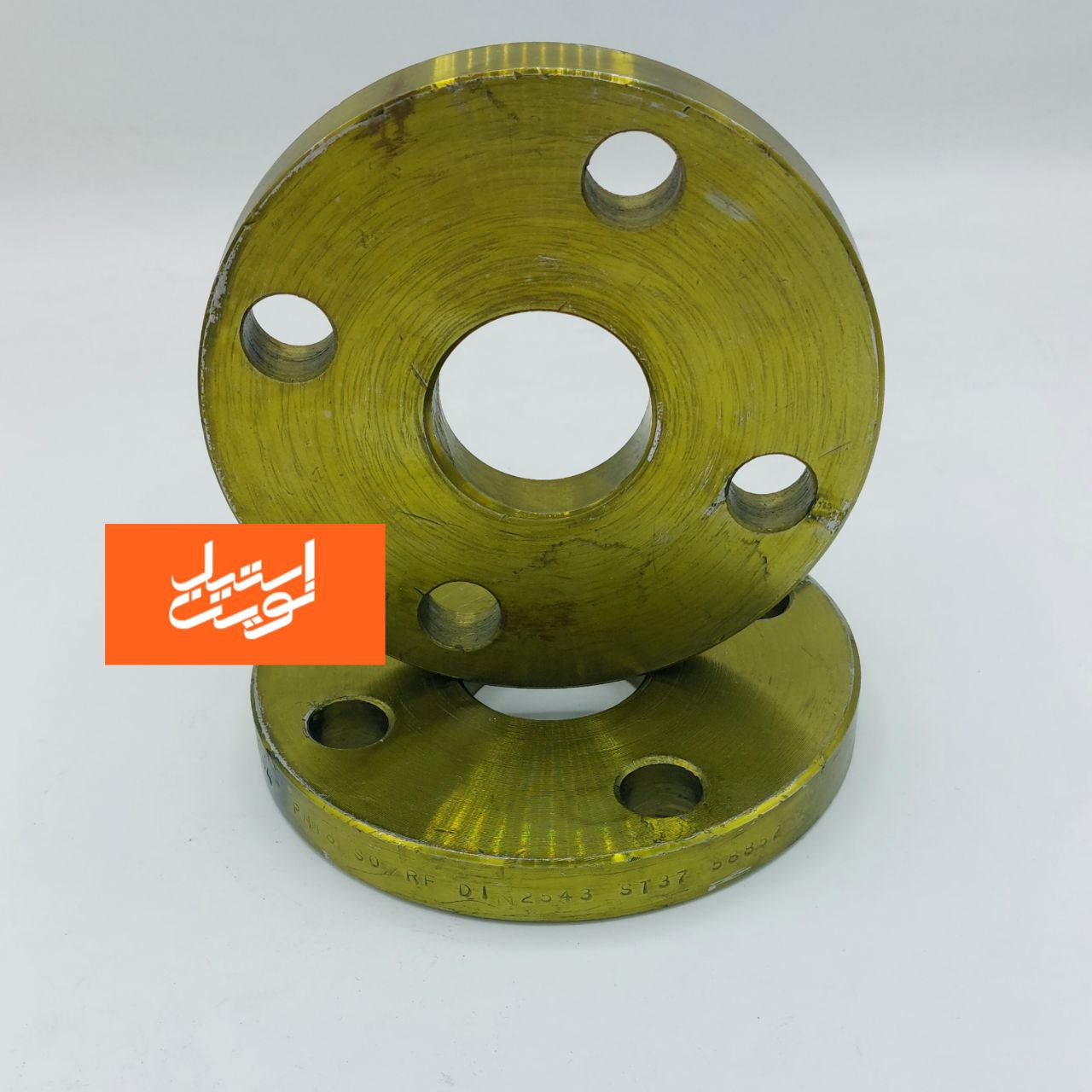

فلنج تخت فولادی
فلنج تخت فولادی راهنمای جامع– مشخصات، کاربردها و جدول سایزها
مقدمه
فلنج تخت فولادی یکی از مهم‌ترین اتصالات در صنایع مختلف از جمله نفت، گاز، پتروشیمی، نیروگاهی و آب و فاضلاب است. این فلنج‌ها برای اتصال لوله‌ها، شیرآلات و تجهیزات دیگر به کار می‌روند و در کلاس‌های فشاری مختلفی مانند کلاس 150 و PN تولید می‌شوند. فلنج تخت فولادی معمولاً از آلیاژهای مختلفی مانند SD37 و A105 ساخته شده و در دو نوع فابریک و تولید داخل (ایرانی) موجود است. در این مقاله، مشخصات، مزایا، معایب، کاربردها، استانداردهای مربوطه و جدول ابعاد کامل فلنج تخت فولادی را بررسی خواهیم کرد.

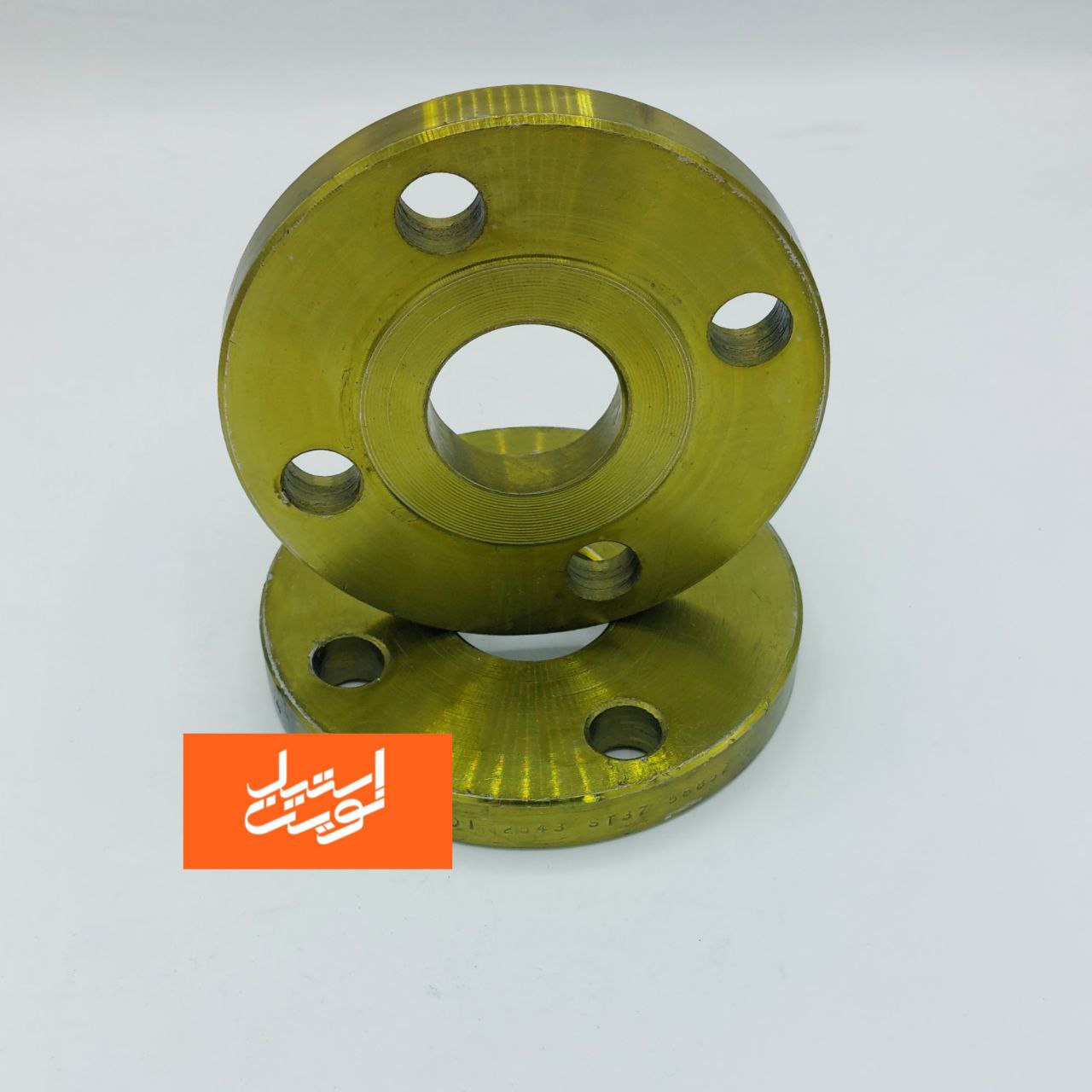

مشخصات فنی فلنج تخت فولادی
1. متریال ساخت
فلنج تخت فولادی از آلیاژهای مختلفی ساخته می‌شود که بسته به نوع کاربرد و فشار کاری، متریال مناسب انتخاب می‌شود. دو متریال رایج در این نوع فلنج‌ها عبارت‌اند از:
- SD37: فولاد کربنی با مقاومت بالا در برابر فشارهای متوسط و مناسب برای صنایع آب و فاضلاب و تأسیسات ساختمانی.
- A105: فولاد کربنی با استحکام بالا که به دلیل خواص مکانیکی عالی، در صنایع نفت، گاز و پتروشیمی کاربرد فراوان دارد.
2. کلاس‌های فشاری
- کلاس 150 (ANSI B16.5): مناسب برای فشارهای کاری پایین و متوسط، بیشتر در سیستم‌های آب، هوا و سیالات با دمای معمولی استفاده می‌شود.
- PN10، PN16، PN25، PN40 (طبق استاندارد DIN): هر کدام متناسب با فشارهای مختلف در سیستم‌های انتقال سیالات صنعتی طراحی شده‌اند.
3. روش‌های تولید
- فلنج فابریک: تولیدشده طبق استانداردهای بین‌المللی و دارای دقت ابعادی بالا.
- فلنج ایرانی: تولید داخل کشور با کیفیت قابل قبول و قیمت مقرون‌به‌صرفه.
انواع فلنج تخت فولادی

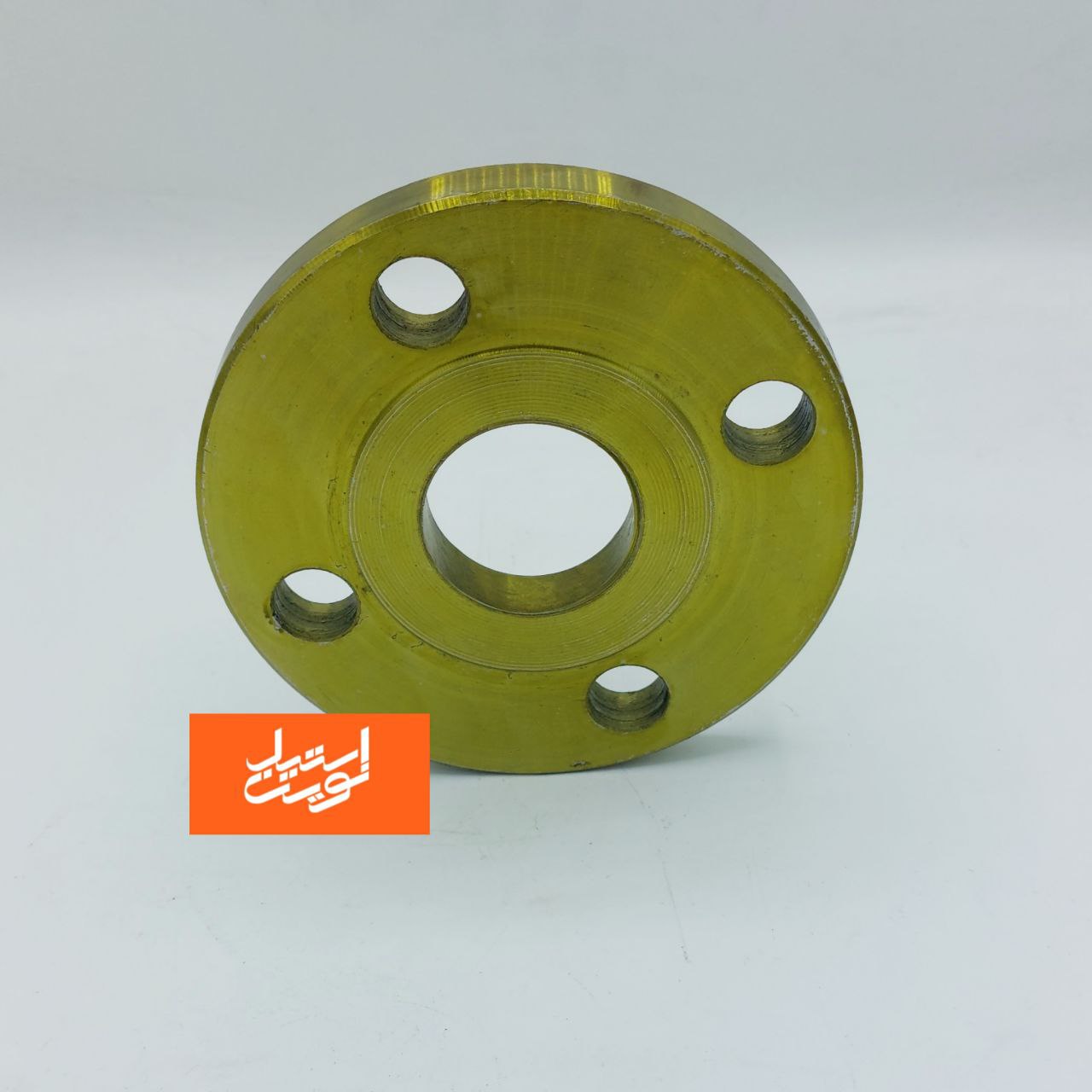

1. فلنج تخت جوشی (Slip On Flange)
این نوع فلنج روی لوله قرار گرفته و سپس از داخل و خارج جوشکاری می‌شود. برای سیستم‌های فشار پایین تا متوسط مناسب است.
2. فلنج تخت رزوه‌ای (Threaded Flange)
در این نوع، اتصال از طریق رزوه انجام می‌شود و برای فشارهای پایین و مواقعی که جوشکاری امکان‌پذیر نیست، به کار می‌رود.
3. فلنج تخت کور (Blind Flange)
این نوع برای بستن انتهای خطوط لوله و جلوگیری از نشت سیال استفاده می‌شود.
کاربردهای فلنج تخت آهنی
فلنج تخت فولادی در بخش‌های مختلف صنعتی کاربرد دارد:
- صنایع نفت و گاز
- پتروشیمی و صنایع شیمیایی
- سیستم‌های بخار و فشار بالا
- تأسیسات آب و فاضلاب
- صنایع غذایی و دارویی
جدول فلنج تخت فولادی ابعاد و ضخامت کلاس 150 و PN
| سایز (اینچ) | قطر خارجی (mm) | سنتر سوراخ‌ها (mm) | تعداد سوراخ | قطر سوراخ پیچ (mm) | ضخامت (mm) |
|---|---|---|---|---|---|
| 1/2 | 89 | 60.3 | 4 | 15.9 | 11.2 |
| 3/4 | 98 | 69.9 | 4 | 15.9 | 12.7 |
| 1 | 108 | 79.4 | 4 | 15.9 | 14.2 |
| 1 1/2 | 127 | 98.4 | 4 | 15.9 | 15.7 |
| 2 | 152 | 120.7 | 4 | 19.0 | 17.5 |
| 3 | 190 | 152.4 | 4 | 19.0 | 19.1 |
| 4 | 229 | 190.5 | 8 | 19.0 | 23.9 |
| 6 | 279 | 241.3 | 8 | 22.2 | 26.9 |
| 8 | 343 | 298.5 | 8 | 22.2 | 29.0 |
| 10 | 406 | 362.0 | 12 | 25.4 | 31.8 |
| 12 | 483 | 432.0 | 12 | 25.4 | 35.0 |
| 14 | 533 | 476.0 | 12 | 28.6 | 37.0 |
| 16 | 597 | 540.0 | 16 | 28.6 | 40.0 |
| 18 | 635 | 578.0 | 16 | 31.8 | 42.0 |
| 20 | 698 | 635.0 | 20 | 31.8 | 45.0 |
| 24 | 813 | 749.0 | 20 | 34.9 | 47.0 |
استانداردهای بین‌المللی فلنج تخت فولادی
فلنج‌های تخت فولادی بر اساس استانداردهای زیر تولید می‌شوند:
- ANSI B16.5 – برای کلاس‌های 150، 300 و بالاتر
- DIN EN 1092-1 – استاندارد اروپایی برای فلنج‌های فولادی
- ISO 7005-1 – استاندارد جهانی برای فلنج‌های فولادی و چدنی
نکات مهم در خرید و نصب فلنج تخت
- انتخاب کلاس مناسب: بسته به فشار کاری، بین کلاس 150 و PN مناسب انتخاب کنید.
- بررسی متریال: برای مصارف صنعتی سنگین، A105 گزینه بهتری نسبت به SD37 است.
- استفاده از پیچ و مهره استاندارد: برای جلوگیری از نشت، پیچ‌های مطابق استاندارد باید به‌درستی سفت شوند.
- نگهداری دوره‌ای: بازرسی منظم برای اطمینان از عملکرد بهینه توصیه می‌شود.
نتیجه‌گیری
فلنج تخت فولادی یکی از مهم‌ترین اتصالات در سیستم‌های پایپینگ است که در کلاس 150 و PN و از متریال‌هایی مانند SD37 و A105 تولید می‌شود. انتخاب درست سایز، استانداردها و روش نصب، نقش مهمی در عملکرد بهینه این فلنج‌ها دارد. برای خرید فلنج‌های استاندارد، توصیه می‌شود از تأمین‌کنندگان معتبر و نمایندگی‌های رسمی استفاده کنید.
فروش ویژه فلنج تخت فولادی
- تلفن ثابت: 021-33468170
- تلفن همراه: 0912-2248679
- واتساپ: 09354040961
کارشناسان ما آماده پاسخگویی به شما هستند تا بهترین محصول را برای نیازهای خود انتخاب کنید.
