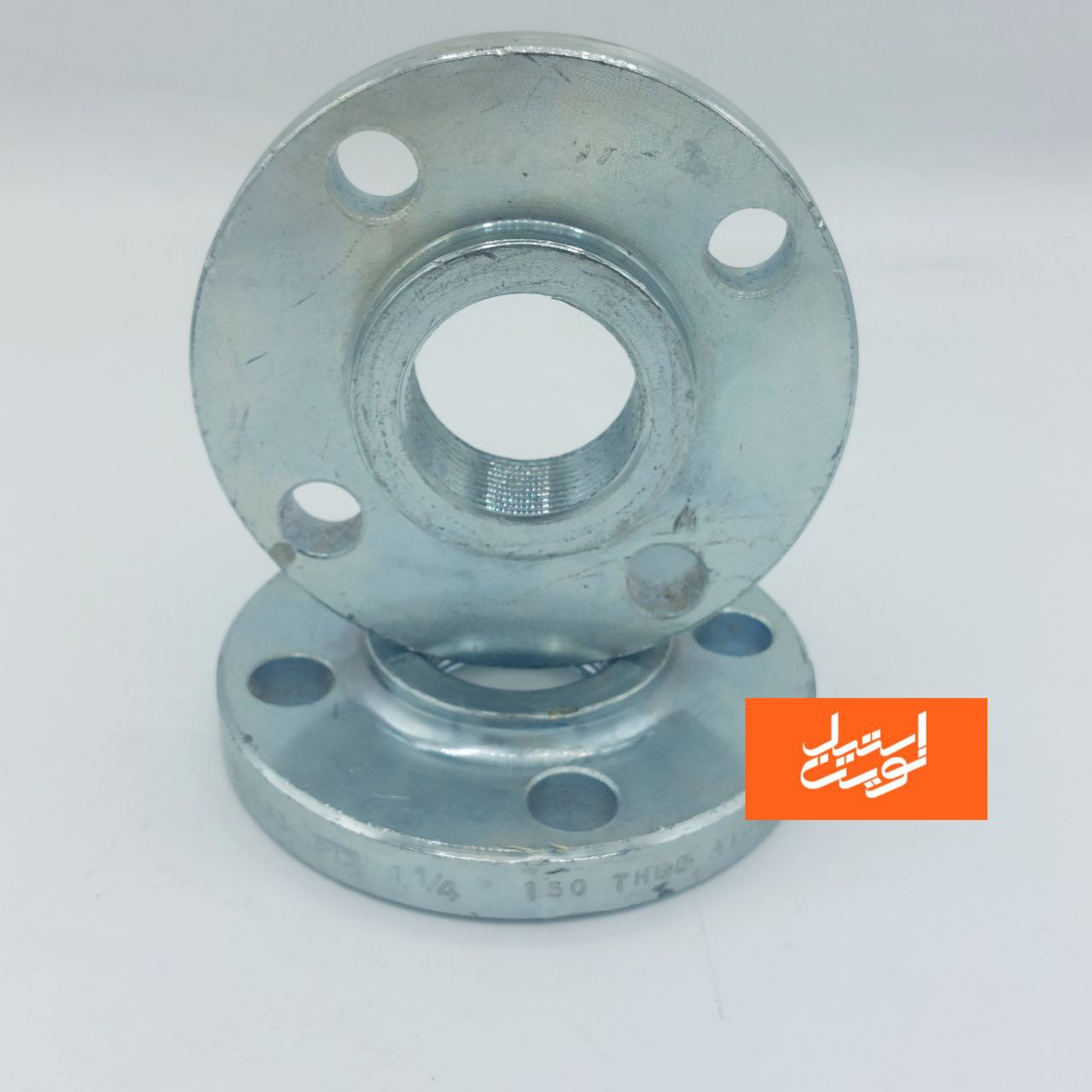

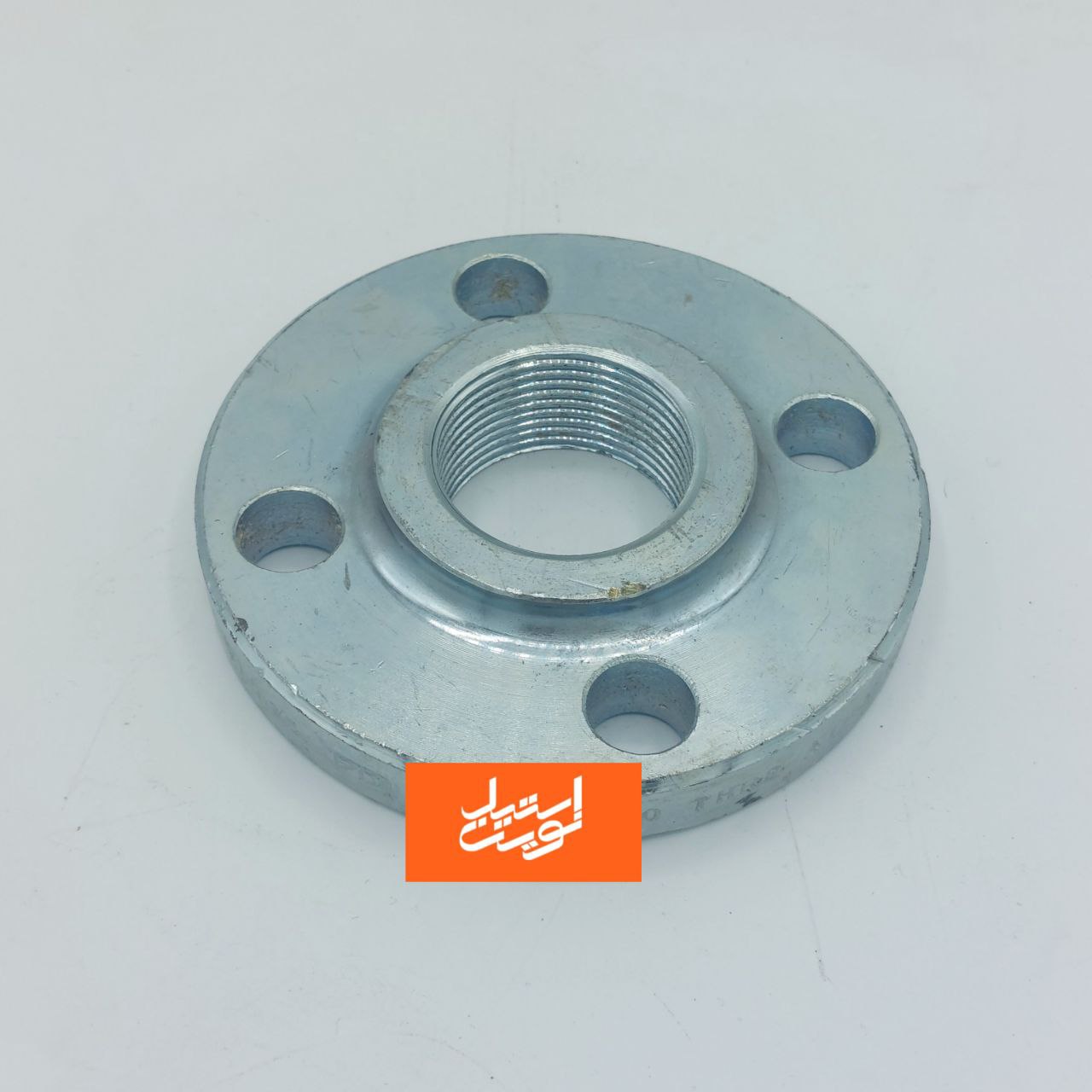

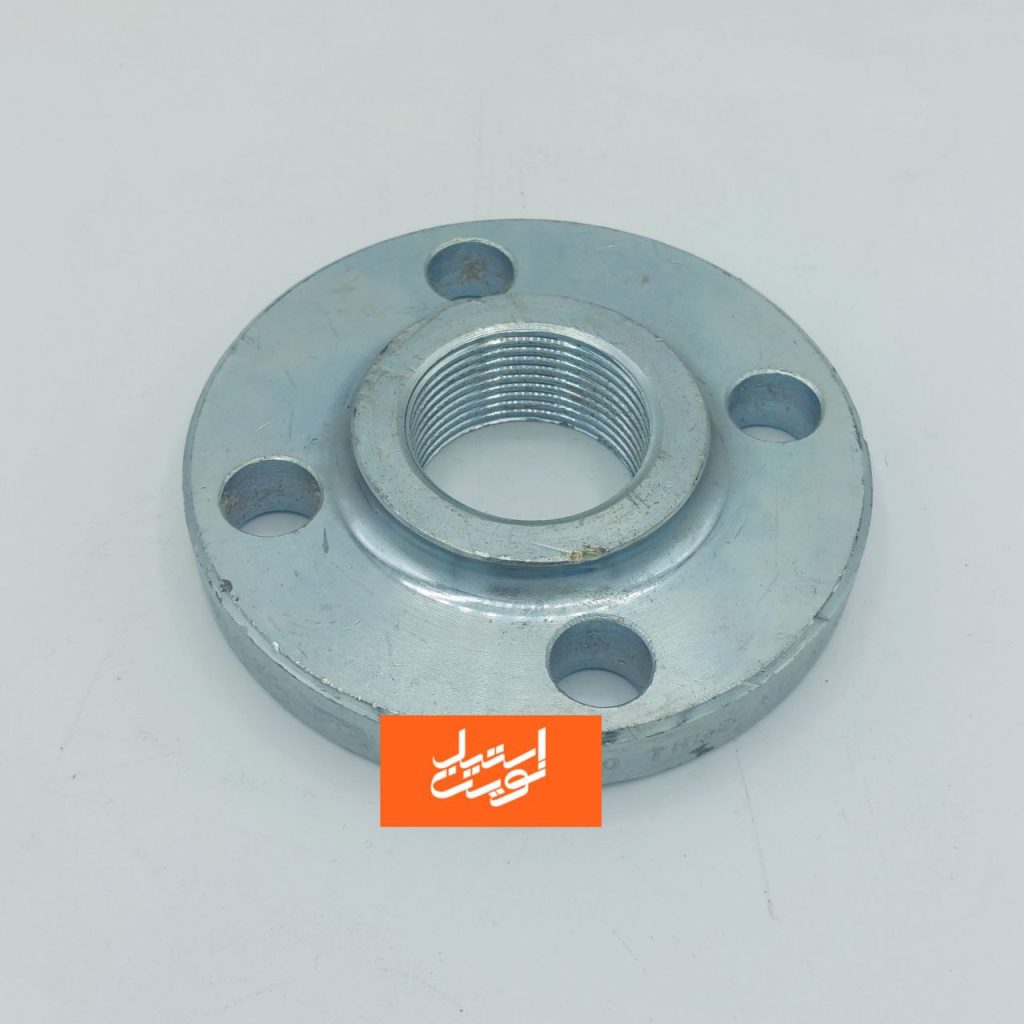

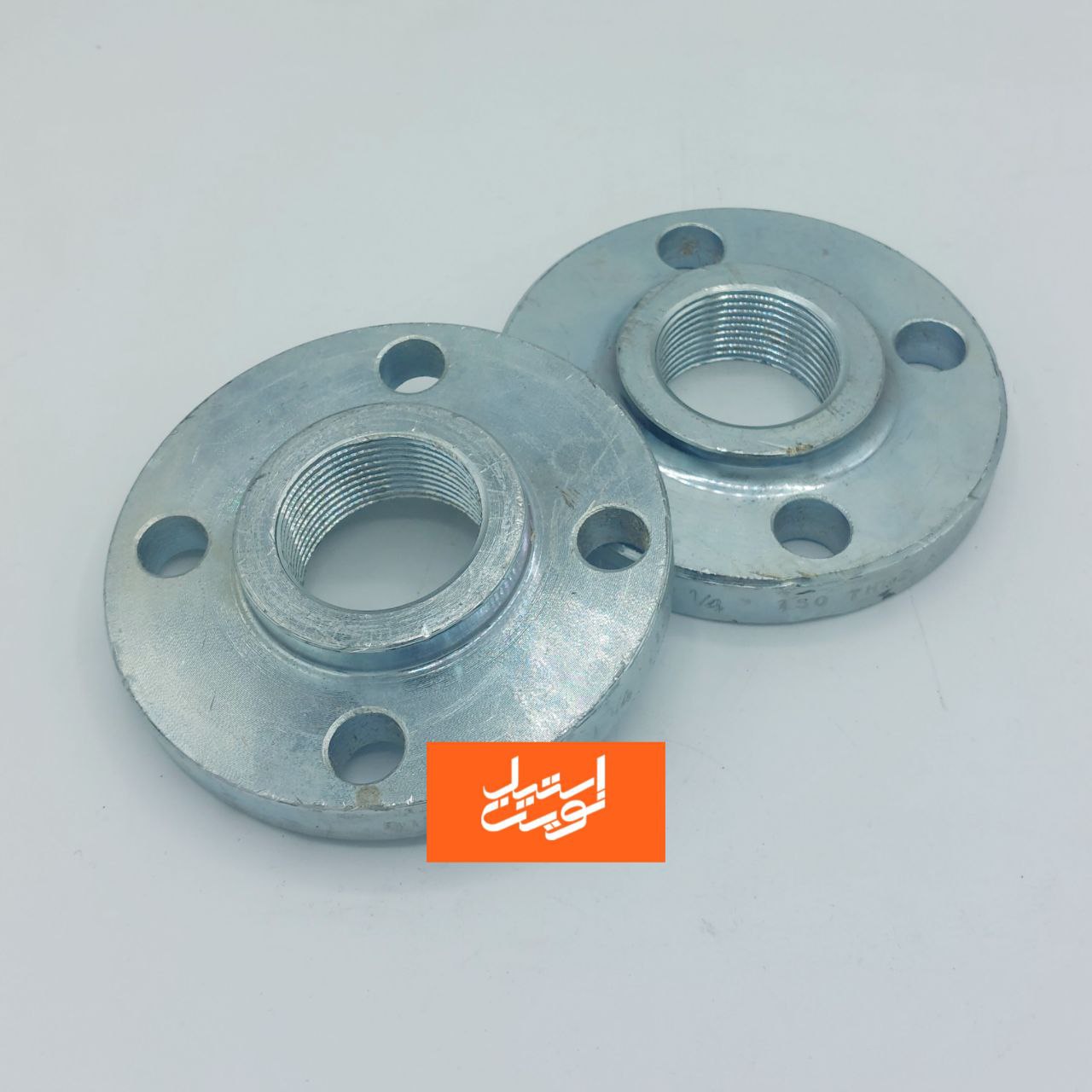

فلنج دنده ای فولادی
فلنج دنده ای فولادی راهنمای جامع – مشخصات، کاربردها و جدول سایز
مقدمه
فلنج دنده ای فولادی یکی از پرکاربردترین انواع فلنج‌ها در صنایع مختلف است که به دلیل داشتن رزوه داخلی، امکان نصب بدون نیاز به جوشکاری را فراهم می‌کند. این نوع فلنج در کلاس 150 و استاندارد PN تولید می‌شود و اغلب آبکاری شده برای افزایش مقاومت در برابر خوردگی عرضه می‌گردد. در این مقاله، مشخصات فنی، کاربردها، مزایا و جدول ابعاد فلنج دنده‌ای فولادی از سایز 1/2 اینچ تا 6 اینچ بررسی خواهد شد.
مشخصات فنی فلنج دنده ای فولادی
1. متریال ساخت
فلنج‌های دنده‌ای فولادی معمولاً از جنس فولاد کربنی، فولاد ضدزنگ (استنلس استیل) و فولاد گالوانیزه ساخته می‌شوند. متریال رایج در این نوع فلنج‌ها شامل:
- ASTM A105: مناسب برای فشار و دمای متوسط
- ASTM A182 F304/F316: مناسب برای محیط‌های خورنده و صنایع غذایی
- فولاد گالوانیزه: دارای روکش روی برای جلوگیری از زنگ‌زدگی
2. آبکاری فلنج دنده‌ای
به‌منظور افزایش طول عمر و جلوگیری از خوردگی، فلنج‌های دنده‌ای اغلب با آبکاری گالوانیزه، نیکل یا کروم پوشش داده می‌شوند. این عملیات باعث افزایش مقاومت در برابر زنگ‌زدگی، رطوبت و مواد شیمیایی می‌شود.
3. استانداردهای فشاری
فلنج دنده ای فولادی در کلاس‌های فشاری زیر تولید می‌شود:
- کلاس 150 (ANSI B16.5) – مناسب برای سیستم‌های لوله‌کشی کم‌فشار تا فشار متوسط
- PN10، PN16، PN25 – مناسب برای کاربردهای صنعتی با فشارهای مختلف
4. نوع رزوه
فلنج‌های دنده‌ای معمولاً دارای رزوه‌های استاندارد زیر هستند:
- NPT (National Pipe Thread): استاندارد آمریکایی برای رزوه‌های مخروطی
- BSPT (British Standard Pipe Tapered): استاندارد بریتانیایی برای رزوه‌های مخروطی
- BSPP (British Standard Pipe Parallel): استاندارد بریتانیایی برای رزوه‌های موازی
کاربردهای فلنج دنده‌ای فولادی
1. صنایع نفت و گاز
فلنج‌های دنده‌ای فولادی در خطوط انتقال نفت، گاز و پتروشیمی برای اتصال لوله‌ها و تجهیزات مورد استفاده قرار می‌گیرند.
2. سیستم‌های آبرسانی و فاضلاب
در شبکه‌های لوله‌کشی آب و فاضلاب، این نوع فلنج‌ها برای اتصال خطوط با فشار کم تا متوسط به کار می‌روند.
3. تأسیسات بخار و گرمایش مرکزی
در سیستم‌های گرمایش صنعتی و بخار، از فلنج دنده ای برای اتصال لوله‌های انتقال حرارت استفاده می‌شود.
4. صنایع غذایی و دارویی
به دلیل نیاز به اتصالات بهداشتی و بدون نشتی، در برخی موارد از فلنج‌های دنده ای از جنس استنلس استیل استفاده می‌شود.
مزایای استفاده از فلنج دنده ای فولادی
✅ عدم نیاز به جوشکاری – مناسب برای سیستم‌هایی که امکان استفاده از جوشکاری وجود ندارد. ✅ نصب و تعویض آسان – به دلیل طراحی دنده‌ای، اتصال و جداسازی آن سریع و ساده است. ✅ مقاومت بالا در برابر خوردگی – به‌ویژه در مدل‌های آبکاری شده. ✅ کاربرد گسترده در صنایع مختلف – از لوله‌کشی ساختمانی تا سیستم‌های نفت و گاز.
جدول فلنج دنده‌ای فولادی سایز و ابعاد کلاس 150 و PN
| سایز (اینچ) | قطر خارجی (mm) | سنتر سوراخ‌ها (mm) | تعداد سوراخ | قطر سوراخ پیچ (mm) | ضخامت (mm) |
|---|---|---|---|---|---|
| 1/2 | 89 | 60.3 | 4 | 15.9 | 11.2 |
| 3/4 | 98 | 69.9 | 4 | 15.9 | 12.7 |
| 1 | 108 | 79.4 | 4 | 15.9 | 14.2 |
| 1 1/2 | 127 | 98.4 | 4 | 15.9 | 15.7 |
| 2 | 152 | 120.7 | 4 | 19.0 | 17.5 |
| 2 1/2 | 178 | 139.7 | 4 | 19.0 | 19.1 |
| 3 | 190 | 152.4 | 4 | 19.0 | 19.1 |
| 4 | 229 | 190.5 | 8 | 19.0 | 23.9 |
| 5 | 254 | 215.9 | 8 | 22.2 | 23.9 |
| 6 | 279 | 241.3 | 8 | 22.2 | 26.9 |
نکات مهم در خرید و نصب فلنج دنده ای فولادی
- انتخاب سایز و نوع رزوه مناسب: بسته به نوع سیستم لوله‌کشی، باید رزوه NPT یا BSPT را انتخاب کنید.
- بررسی کیفیت آبکاری: برای استفاده در محیط‌های خورنده، مدل‌های آبکاری شده توصیه می‌شوند.
- استفاده از نوار تفلون یا چسب رزوه: برای جلوگیری از نشتی در اتصالات دنده‌ای، استفاده از مواد درزگیر ضروری است.
- محکم کردن مناسب پیچ و مهره‌ها: هنگام نصب، پیچ و مهره‌ها باید مطابق استاندارد سفت شوند تا از نشتی جلوگیری شود.
نتیجه‌گیری
فلنج دنده ای فولادی به دلیل طراحی خاص و قابلیت نصب آسان، یکی از گزینه‌های ایده‌آل برای سیستم‌های لوله‌کشی صنعتی و خانگی است. این فلنج‌ها معمولاً در کلاس 150 و استاندارد PN تولید شده و اغلب برای افزایش طول عمر، آبکاری می‌شوند. انتخاب صحیح سایز، متریال و استاندارد رزوه، نقش کلیدی در عملکرد این نوع فلنج‌ها دارد. برای خرید و استفاده صحیح، توصیه می‌شود از تأمین‌کنندگان معتبر و مطابق با استانداردهای جهانی استفاده کنید.
